Astronomi 212 b

Opgave 10

En spektrograf

Følgende specifikationer opgives:

Kikkert og spalte:

Diameter D = 1 m, f/8, spaltebredde = 1"

Gitter:

600 linier/mm, $\theta_0 = 12.2743^{\circ}$ , 40 $\times$ 40 mm².

Detektor:

CCD chip på 1k $\times$ 1k med pixelstørrelse 13 $\mu$ m

Spørgsmål 1.

Beregn for for m = 1, $\delta = 20^{\circ}$ hvad bølgelængden er ud fra gitterligningen for det symmetriske tilfælde, beskrevet ved følgende ligning:

$\begin{displaymath}\sigma(\sin(\theta-\delta) + \sin(\theta + \delta)) = m/d, \end{displaymath}$

(1)

hvor d er defineret som i noterne, d.v.s. d er afstanden mellem linierne i gitteret. $\sigma = 1/\lambda$ er bølgetallet.

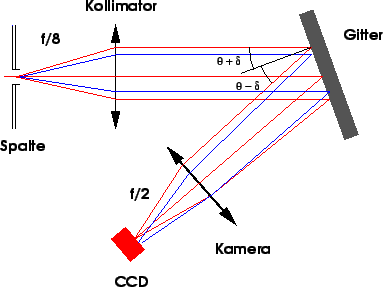

**Figure:** Skema over opbygningen af spektrografen .
$\includegraphics[width=85mm]{fig_10.eps}$

Vinklen $\delta$ skal i praksis vælges så kameraet ikke kommer i vejen for det kollimerede strålebundt.

Beregn også Littrow bølgelængden $\lambda_0$ ( $\delta = 0$ ).

Spørgsmål 2.

Idet det antages, at stjernen fylder hele spalten ud, beregn da følgende parametre:

Dispersionen udtrykt ved nm/pixel på CCD'en.

Spektrografens opløsningevne.

Bølgelængdeområdet, som kan observeres med CCD'en.
